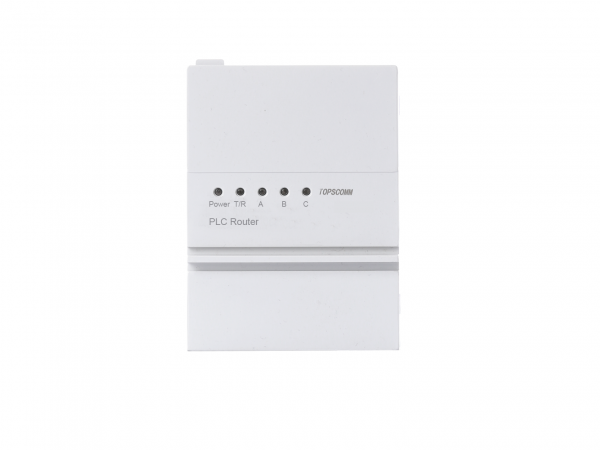

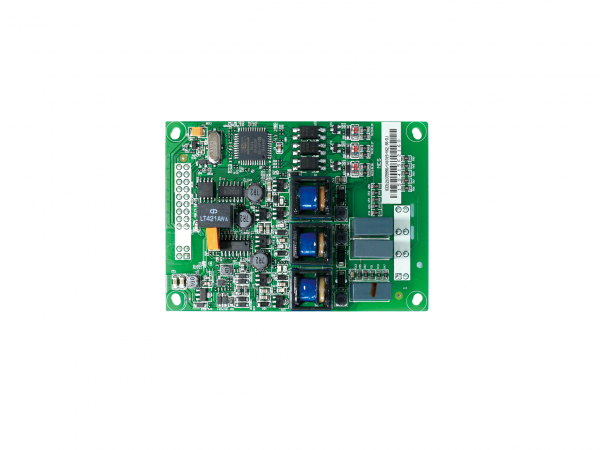

Módulo de comunicação do roteador PLC

O módulo de comunicação do roteador PLC é equipado com a mais recente tecnologia de comunicação de operadora de linha de energia Speedsmartcomm e tem sido amplamente utilizado em terminais de comunicação inteligente Speedsmartcomm e terminais de aquisição de dados de energia.
  • Artigo NÃO.:

    PLC Router Module
  • A ordem(o MOQ):

    1
Descrição De Produtos

Principais Parâmetros Técnicos


Taxa de porta serial 9600 bps, 115200bps
Taxa de comunicação da operadora 50 bps, 100 bps, 600 bps, 1200 bps
Freqüência 45Hz~54Hz, 56Hz~64Hz
Tensão de operação Interface de energia elétrica forte: trifásica de quatro fios, Un=220VAC
Fonte de alimentação do circuito de retorno do alimentador: +12V CC
Tensão de operação: +5 V CC, +3,3 V CC
Tensão de operação faixa
Interface de energia elétrica forte: trifásica de quatro fios, 0,8Un ~ 1,2Un
Fonte de alimentação do circuito de retorno do alimentador: Udc=6,5V~24V
Tensão de operação: Udc=5V±0,25V, +3,3 V ±0,3 V
Temperatura de operação -40℃~﹢85℃
Humidade relativa ≤95%
Consumo de energia
Na comunicação <1,4 W(Carga total no circuito de retorno do alimentador, tensão 10,5 V)
Alcance de comunicação Toda a área do transformador
O nível máximo do relé 15


Principais Características

  • O endereço do nó mestre do roteador é definido de acordo com o endereço do terminal pelo concentrador de dados.
  • O roteador é capaz de realizar a leitura do medidor por meio de rede rápida, registro, tentativa, escuta de nó, escolha de taxa de portadora, tecnologias de retransmissão automática ou outras tecnologias sem a interferência do concentrador de dados.
  • Está em conformidade com vários protocolos de comunicação, como IEC 61334, DLMS/COSEM, Q/GDW376.2-2009, Q/GDW1376.2-2013.
  • Escolha automática da taxa de comunicação, capaz de atingir um bom equilíbrio entre a taxa de leitura do medidor e superar o difícil ambiente de comunicação.
  • Em conformidade com a operação de cruzamento zero trifásica, protege efetivamente os dispositivos, como o protetor de vazamento, contra mau funcionamento, para melhorar a taxa de leitura do medidor da área do transformador.
  • Com controle rigoroso de sequência de tempo de transmissão trifásica.
  • Equipado com processador e memória altamente integrados, melhora a confiabilidade e também reduz o custo.
