A solução AMR/AMI para medidores de água/gás/calor e eletricidade da Speedsmartcomm consiste principalmente em medidores (medidores de água/gás/calor/eletricidade), conversor de sinal, concentrador de dados, canal de transmissão de dados e sistema de estação mestre. A solução fundamenta os modelos matemáticos por meio da aquisição, transmissão e análise de dados e, por fim, realiza a leitura e o monitoramento dos dados dos medidores de água/calor/gás/eletricidade, aprimorando o gerenciamento de energia do usuário, gerando alarmes e solucionando situações anormais de consumo de energia, melhorando a segurança no uso de energia e a proteção dos equipamentos, etc.

A solução AMR/AMI para medidores de água/gás/calor e eletricidade da Speedsmartcomm é aplicável a uma ampla gama de aplicações, como empresas de energia, unidades comerciais, comunidades residenciais, etc. A solução oferece economia de tempo, dispensa mão de obra, alta precisão e eficiência, reduzindo efetivamente erros de leitura do medidor, reduzindo perdas e roubos de energia e sendo uma das maneiras mais eficazes de "reduzir mão de obra, aumentar eficiência" no setor de energia.

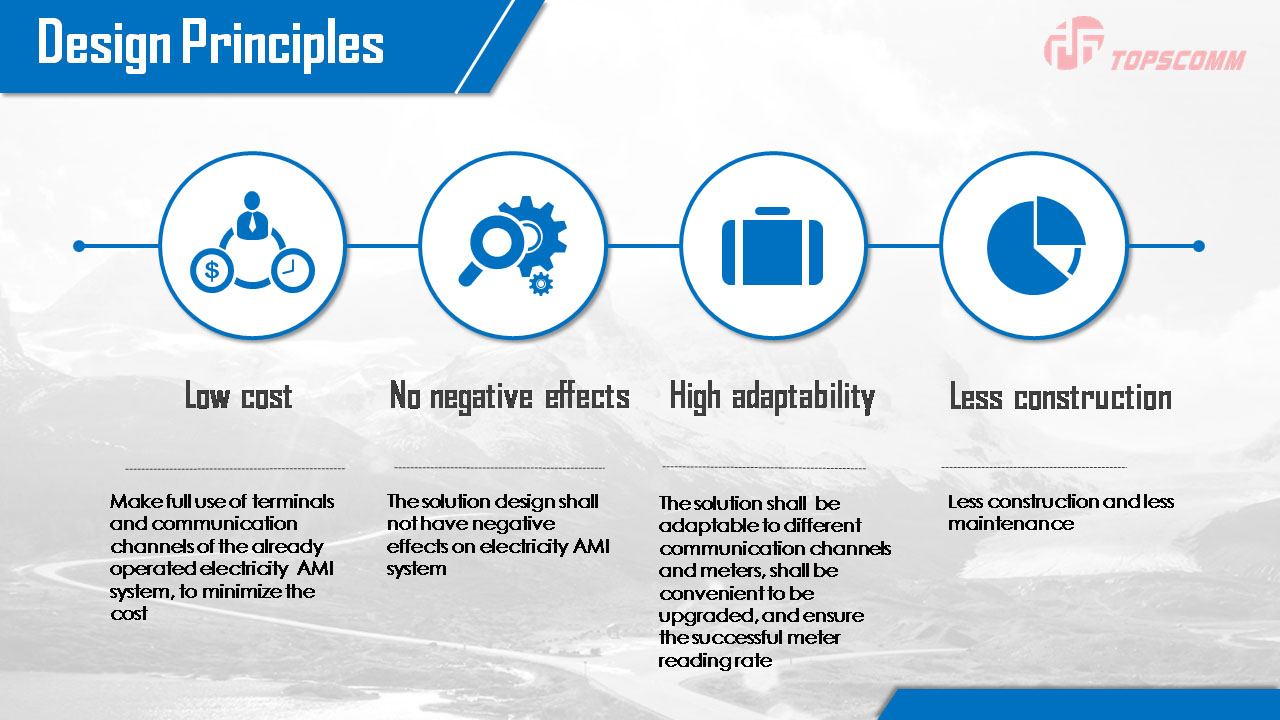

1. Princípios de design

Uma solução AMR/AMI de medidor de água/gás/calor e eletricidade propagável deve ser equipada com os seguintes recursos:

Baixo custo : Aproveitar ao máximo os terminais e canais de comunicação de eletricidade existentes, reduzir custos de investimento;

Sem efeitos negativos : Não deve ter influência negativa na leitura do medidor de energia elétrica;

Alta adaptabilidade : Adapta-se a diferentes canais de comunicação e medidores, fácil de atualizar, com alta taxa de leitura de medidores bem-sucedida;

Menos construção : Menos construção e menos manutenção .

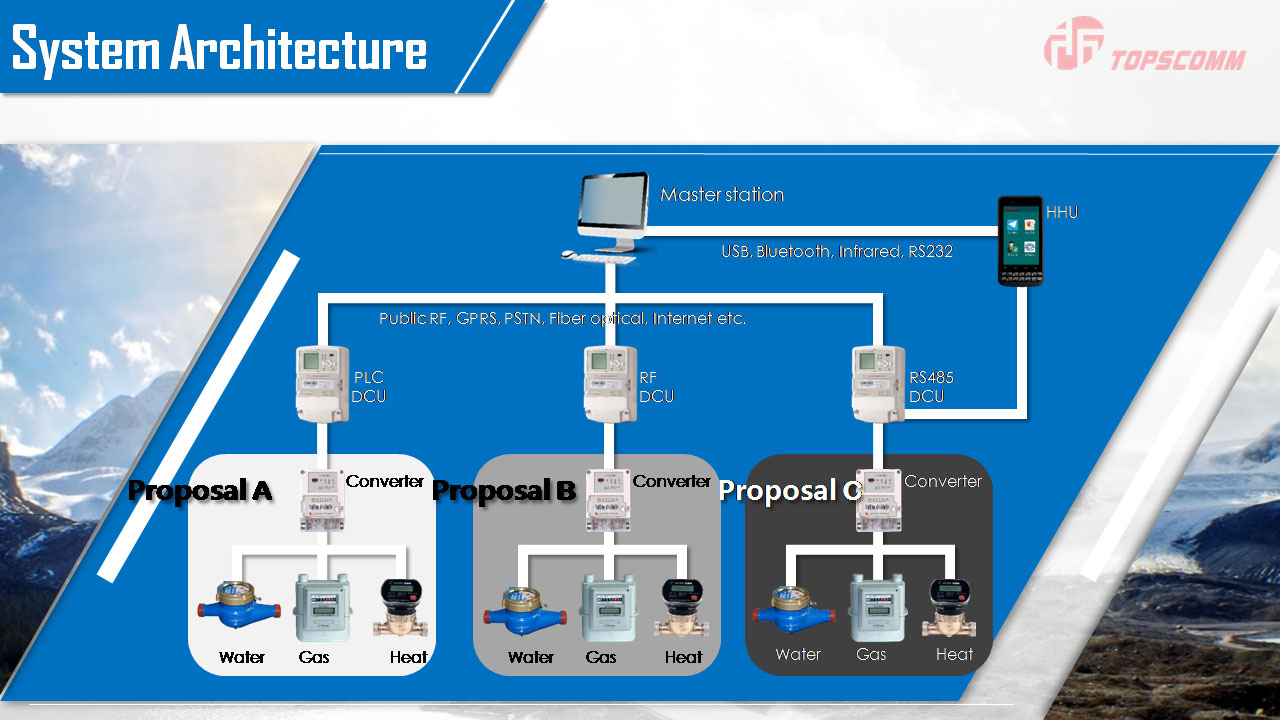

2. Arquitetura do sistema

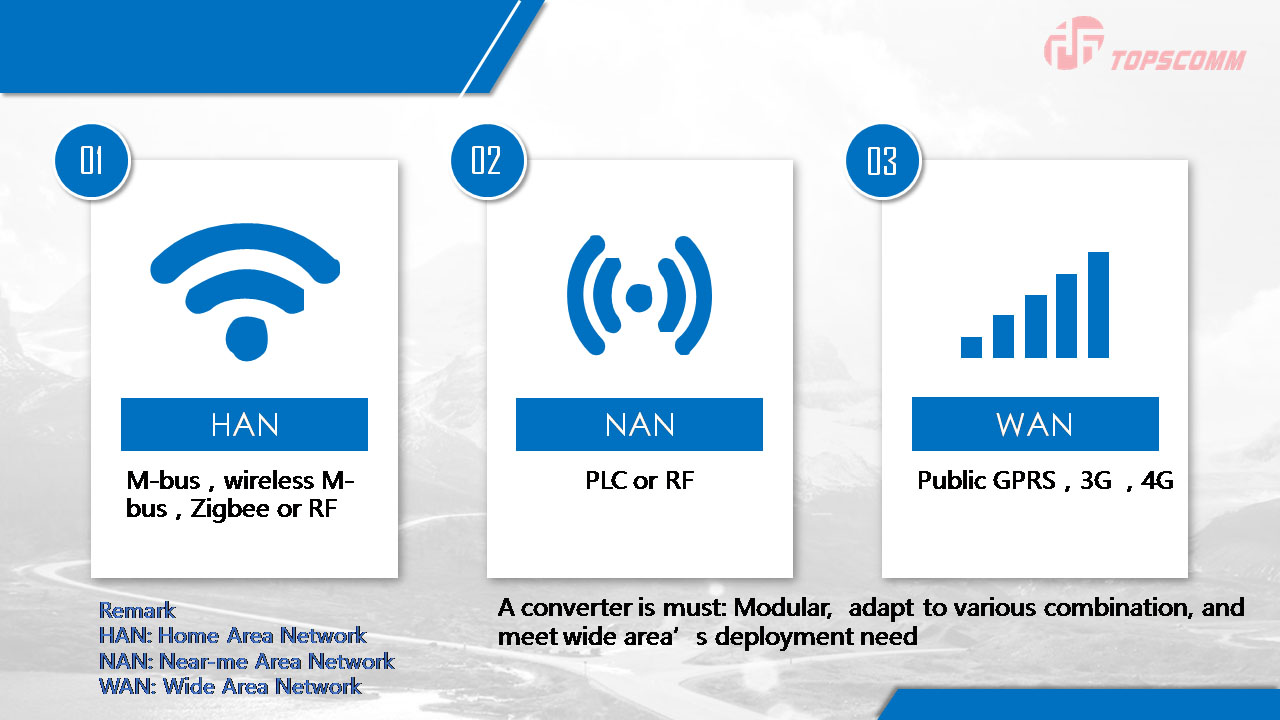

3. Principais tecnologias de comunicação

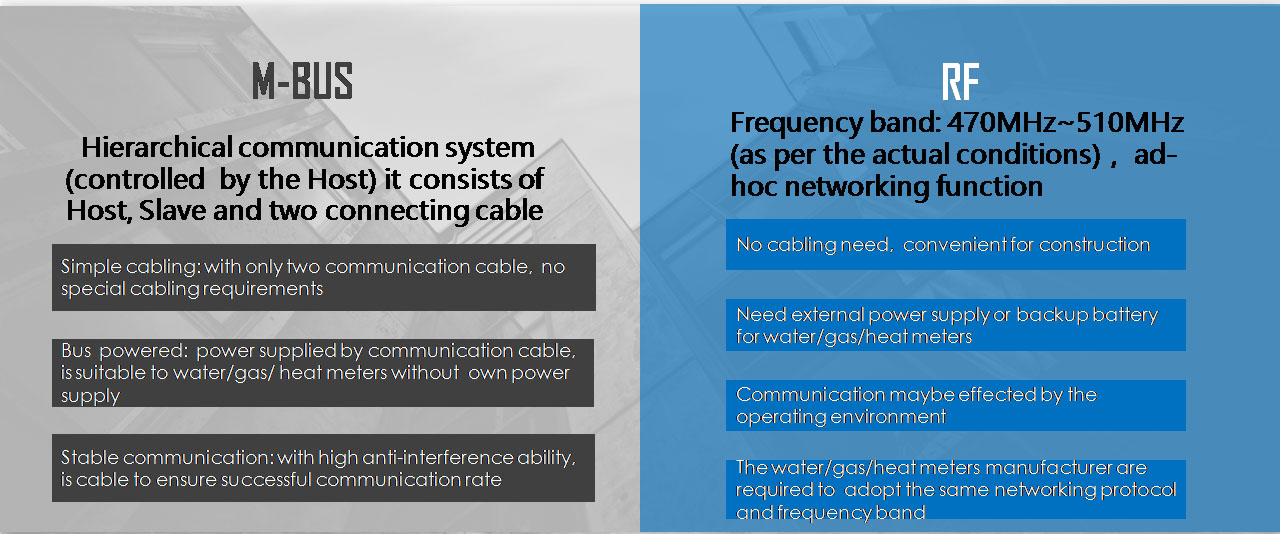

3.1 Vantagens da comunicação M-BUS e RF

Comunicação M-BUS

Sistema de comunicação hierárquica (controlado pelo Host) é composto por Host, Slave e dois cabos de conexão

A. Cabeamento simples: com apenas dois cabos de comunicação, sem requisitos especiais de cabeamento
B. Alimentação por barramento: alimentação fornecida por cabo de comunicação, adequada para medidores de água/gás/calor sem fonte de alimentação própria

C. Comunicação estável: com alta capacidade anti-interferência, o cabo garante uma taxa de comunicação bem-sucedida

Comunicação RF

Banda de frequência: 470 MHz ~ 510 MHz (conforme as condições reais), função de rede ad-hoc

A. Não há necessidade de cabeamento, conveniente para construção
B. Precisa de fonte de alimentação externa ou bateria reserva para medidores de água/gás/calor
C. A comunicação pode ser afetada pelo ambiente operacional

D. O fabricante dos medidores de água/gás/calor é obrigado a adotar o mesmo protocolo de rede e banda de frequência

4.Propostas para implementação de projetos

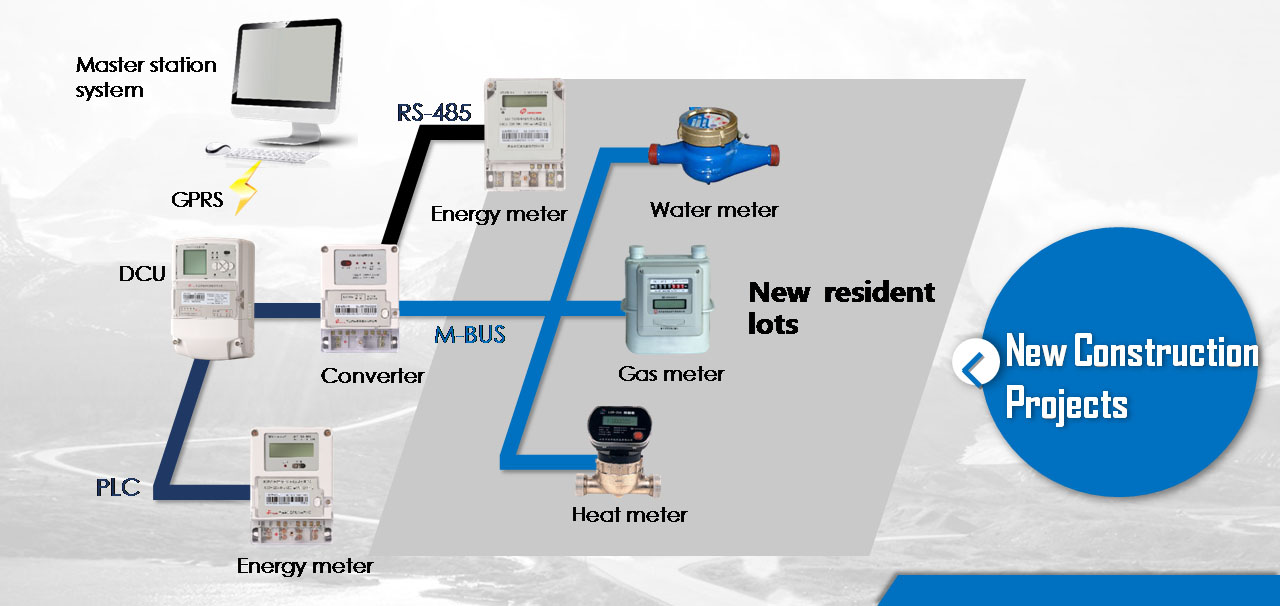

4.1 Propostas para novos projetos de construção: como novos edifícios de planejamento, comunidades residenciais, áreas industriais etc.

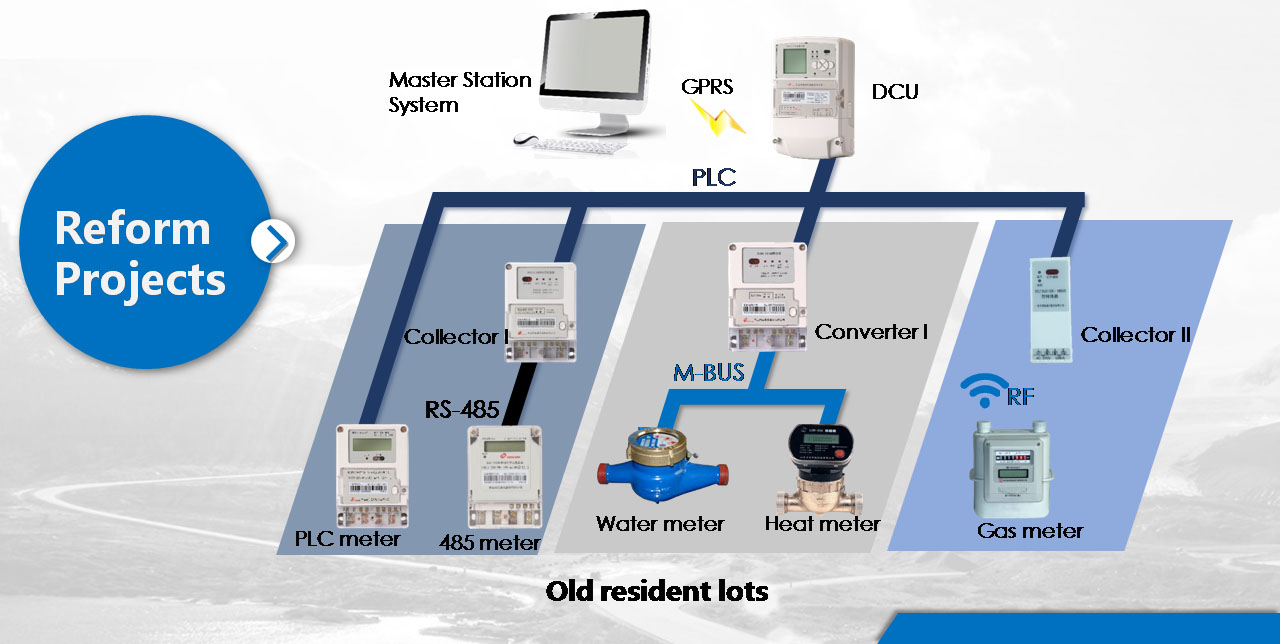

4.2 Propostas de projetos de reforma

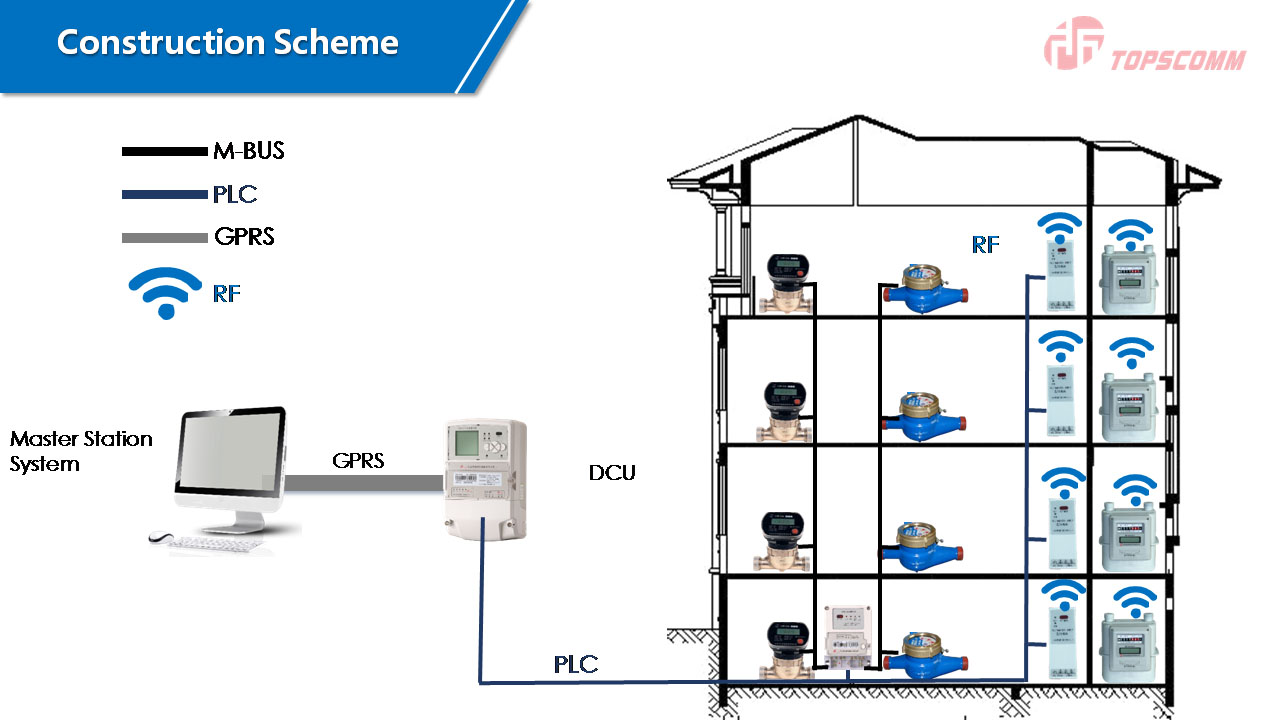

5. Esquema de construção para Solução AMR/AMI para medidores de água/gás/calor e eletricidade da Speedsmartcomm
